Testeur de Diagnostic Inverter

Trouvez en quelques minutes si la panne vient de la carte inverter, du compresseur ou d'un composant, sans remplacer de pièce à l'aveugle.

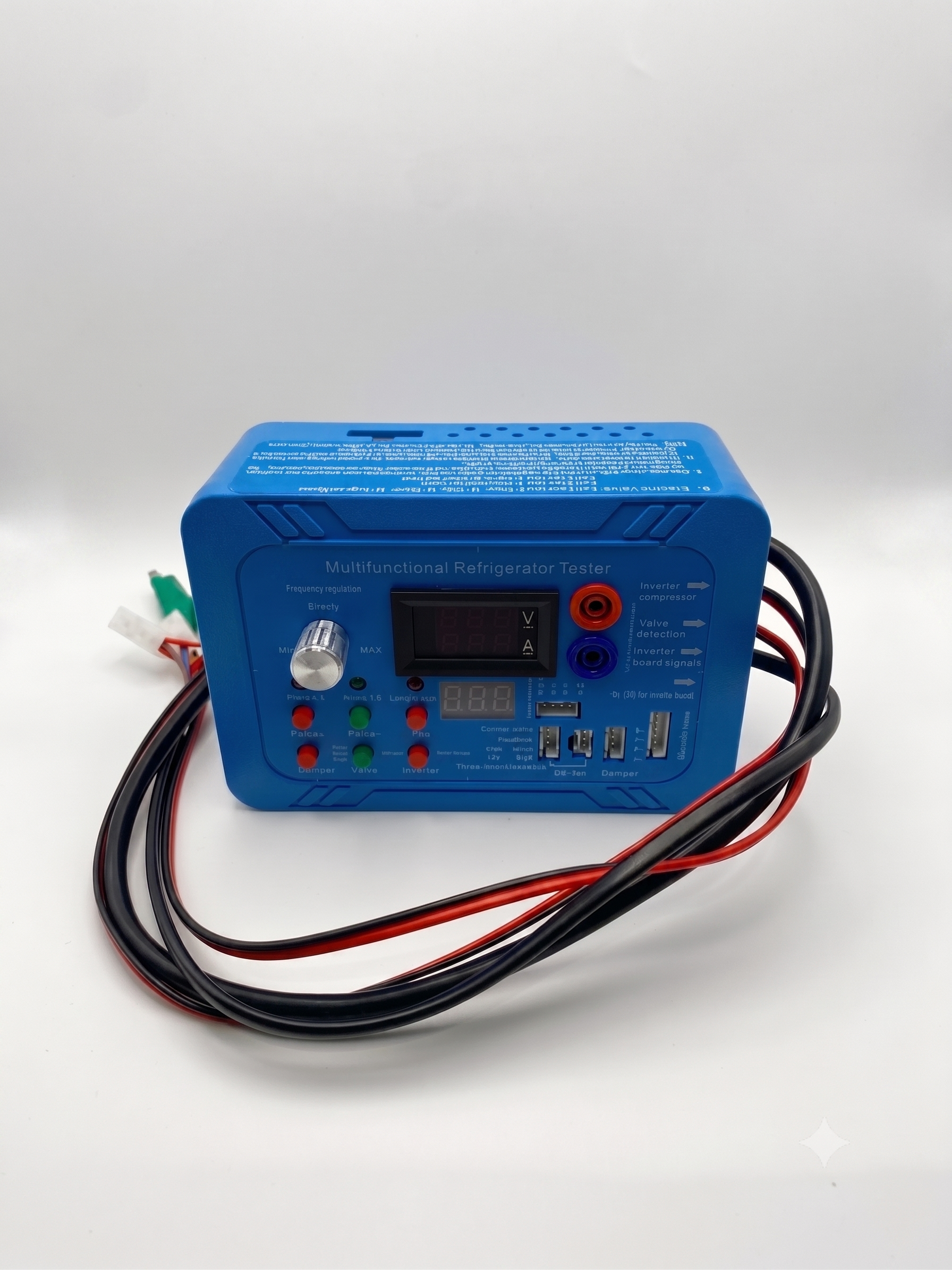

Ce testeur multifonction est conçu pour les frigoristes, les techniciens en électroménager et les climaticiens. Il pilote directement les compresseurs Inverter, les ventilateurs, les vannes et les moteurs sans passer par la carte de l'appareil. Vous savez donc tout de suite quel élément est en cause.

📄 Télécharger la notice en français (PDF)
16 pages illustrées, avec un test pas à pas pour chaque fonction

Ce que vous pouvez tester

Compresseurs et cartes

• Compresseur Inverter : démarrage forcé et réglage de la vitesse. Un buzzer signale un compresseur défectueux ou bloqué.
• Compresseur à vitesse fixe : mesure du courant d'alimentation.
• Cartes inverter à signal 2 fils et 1 fil : contrôle du fonctionnement de la carte avec le compresseur.
• Signal carte principale vers carte inverter : lecture de la fréquence du signal (40 à 190 Hz).

Vannes

• Électrovannes : commande d'ouverture et de fermeture par boutons.
• Vannes motorisées 5 et 6 broches (réfrigérateurs multi-portes) : changement de voie pas à pas.
• Détendeurs électroniques de climatiseur (5 et 6 fils) : petite, moyenne et grande ouverture.
• Sortie électrovanne de la carte principale : vérification du signal émis par la carte.

Ventilateurs, moteurs et sondes

• Ventilateurs DC 3 et 4 fils (12 V), dont les modèles Panasonic.
• Ventilateurs DC 5 fils de climatiseur (310 V, jusqu'à 200 W).
• Moteurs BLDC haute tension : moteurs de lave-linge, de hotte aspirante, de ventilateur de clim.
• Volets d'air simples et doubles.
• Sondes de température 2K, 5K et 10K.

Sécurité

• Sorties protégées contre les courts-circuits.
• Sortie 310 V protégée contre les courts-circuits et les surintensités, avec coupure automatique de 10 minutes puis réarmement automatique.
• Alarme sonore en cas de compresseur bloqué ou de court-circuit.

Caractéristiques techniques

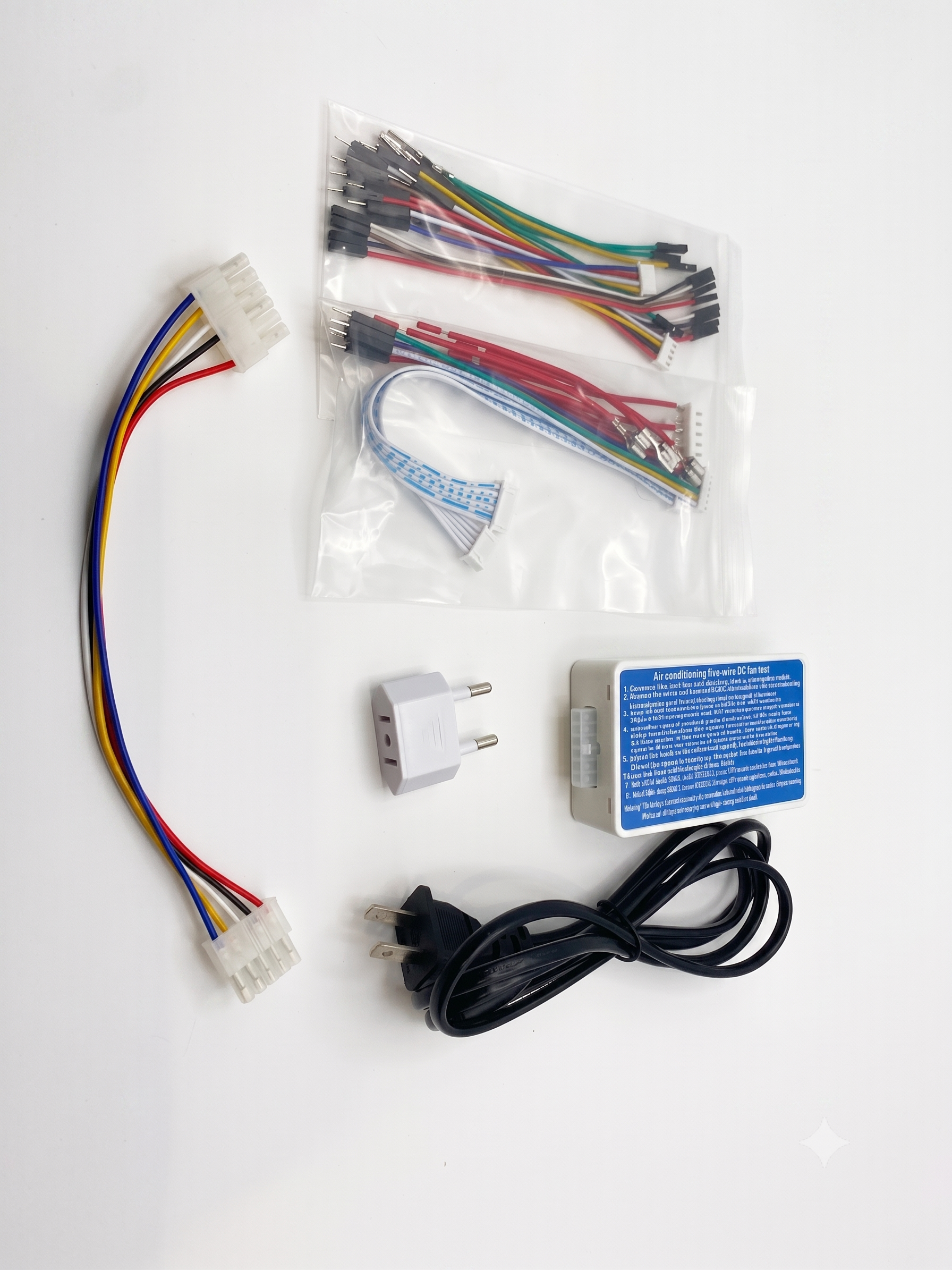

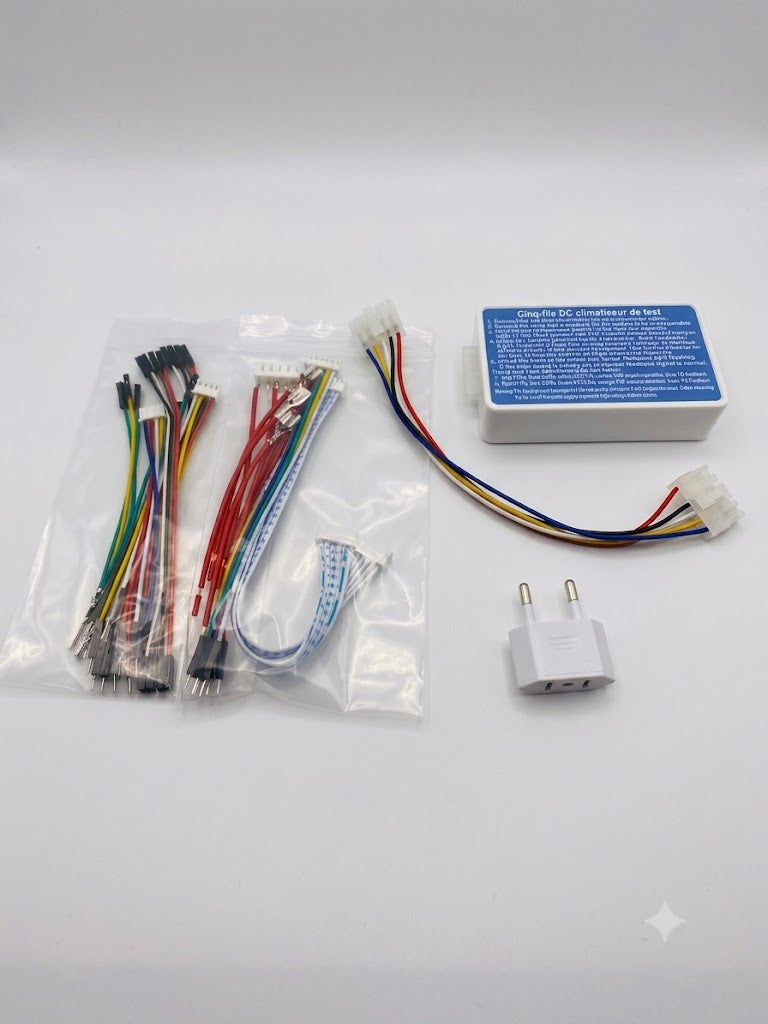

Contenu du colis

• 1 testeur multifonction
• 1 kit de câbles de connexion
• 1 adaptateur pour prise française
• Notice en anglais incluse, notice en français à télécharger (bouton ci-dessus)

Questions fréquentes

- Faut-il démonter la carte de l'appareil ?
Non. Le testeur se branche directement sur le composant à contrôler, à la place de la carte. Pour certains tests (électrovannes, détendeurs), il faut débrancher le câble de commande de la carte de l'appareil : la notice précise quand.

- Fonctionne-t-il sur les climatiseurs ?
Oui. Il teste les ventilateurs DC 5 fils, les détendeurs électroniques et les moteurs de ventilateur de climatiseur, en plus des composants de réfrigérateur.

- La notice est-elle en français ?
Oui, la notice complète en français est téléchargeable gratuitement sur cette page. Vous pouvez la consulter avant l'achat.

Une question technique avant de commander ?
Appelez-nous au 04 78 47 79 71 ou écrivez à contact@aka-clim.com

⚠️ Outil destiné aux professionnels habilités. Certaines sorties délivrent 220 V et 310 V : mettez toujours l'installation hors tension avant de brancher le testeur.
